ĐẶC TÍNH NỔI BẬT

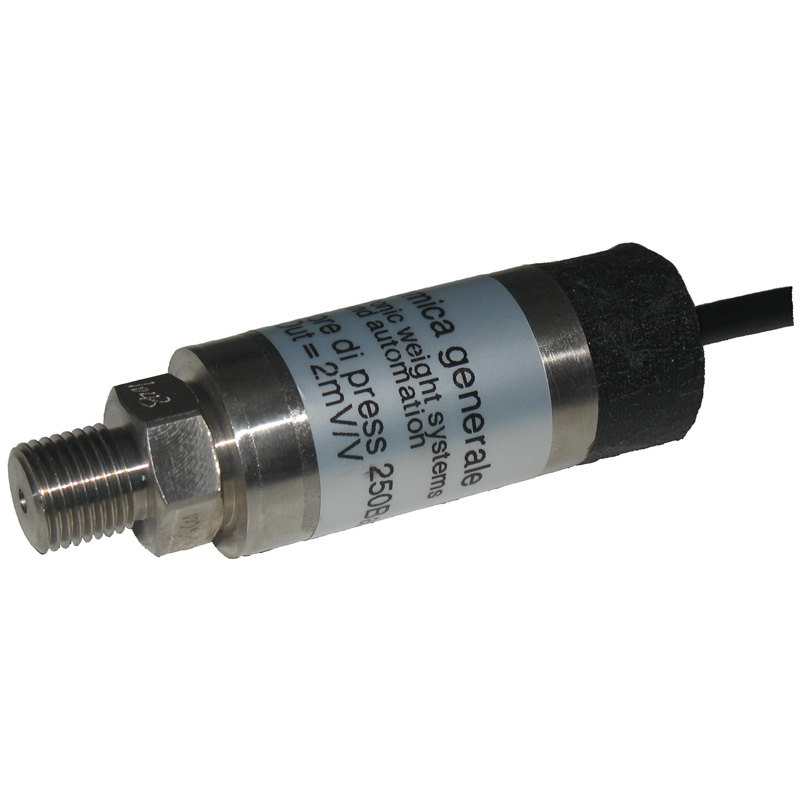

• Đầu dò áp suất DG-P có kích thước nhỏ
• Độ chính xác cao
• Trọng lượng nhẹ
• Dải áp suất rộng

THÔNG SỐ KỸ THUẬT

• Dải áp suất của Cảm biến áp suất DG-P: 50 bar, 250 bar, 500 bar, 1000 bar
• Cấp bảo vệ: IP67
• Chiều dài cáp: 5000 mm
• Vật liệu: thép
• Sai số: 0,5% trên toàn thang đo
• Đầu ra: 50 bar: 1.0 mV/V±0.1

250 – 1000 bar: 2.0 mV/V±0.1

• Cân bằng tại điểm 0: ± 2% toàn thang đo
• Ảnh hưởng của nhiệt độ:

Đầu ra: 0,009% trên toàn thang đo /oC

Ở mức 0: 0,009% trên toàn thang đo /oC

• Điện trở đầu vào: 350 ±50Ω

Điện trở đầu ra: 350 ±10Ω

• Điện trở cách điện: ≥ 3000 / 50VDC MΩ (min)
• Điện áp kích thích:

Gợi ý: 10 V

Tối đa: 15 V

• Dải nhiệt độ bù: 20 ~ 70 °C
• Dải nhiệt độ hoạt động: -10 ~ +80 °C
• Quá tải an toàn: 120% toàn thang đo
• Quá tải tối đa: 150% toàn thang đo
• Đường kính cáp: Ø 5.5 mm (tối đa)
• Loại cáp: cáp Shielded 4x0,35

SƠ ĐỒ MẠCH

KÍCH THƯỚC

DÂY KẾT NỐI

Chiều dài kích thước tiêu chuẩn (ft): 2m (6.5) – 4m (13) – 5m (16.4) – 6,5m (21.3) – 7m (23) – 9,2m (30) – 10,7m (35) – 12,2m (40) – 15,5m (51)
